防火閥是指安裝在通風、空調系統的送、回風管路上，平時呈開啟狀態，火災時當管道內氣體溫度達到70℃時，易熔片熔斷，閥門在扭簧力作用下自動關閉，在一定時間內能滿足耐火穩定性和耐火完整性要求，起隔煙阻火作用的閥門。閥門關閉時，輸出關閉信號。

2002年5月1日CCC認證制度正式實施，2003年8月1日CCC認證制度強制實施。所以就有CCC防火閥。

CCC防火閥有兩種類型

CCC普通防火閥：

   CCC普通防火閥的主要有：易熔管熔斷動作、信號返回、手動動作、手動復位特點，于通風系統中風管穿越防火分區，穿越機房等處比較通用，當氣流的溫度在管道內超過了七十度時，關閉會自動。

CCC電動防火閥：

CCC電動防火閥的主要有：易熔管熔斷動作、信號返回、手動動作、手動復位的特點，于排煙、通風兩重功能的地方一般比較通用，通風管道的作用在一般情況下起到，當火警發生時，火災報警系統通過聯動，防火閥使得相應的打開或者關閉，這時排煙管道的作用風管就起到了。

以上可以看出電動防火閥和普通防火閥的區別在于其中一個使閥門動作可以用電源，它們使用了不同功能的執行機構來區別兩者，電動型的還有兩種：一種是只能電信號讓其動作，而需要人工手動復位，還有一種自動復位的，當然了，也會高出很多價格。

下面小編就CCC電動防火閥作詳細介紹

CCC電動防火閥作用

通風空調系統中，風機前一般會設一個常開式電動防火閥，當防火閥熔斷關閉時，聯動關閉風機，避免風機在風道關閉后繼續運行，起到保護風機的作用。地鐵通風空調系統比較復雜，不同系統下常開式電動防火閥與風機的聯動功能各不相同。

CCC電動防火閥的定義

電動防火閥有兩種：

一、采用FF1編號，是常開式電動防煙防火閥，正常狀態常開，電動操作，電動或手動復位，70°C熔斷關閉防火閥，用于送、排風管道;

二、采用FP1編號，是常開式電動排煙防火閥，正常狀態常開，電動操作，電動或手動復位，280°C熔斷關閉防火閥，用于排煙管道或排風兼排煙管道。兩種防火閥的區別在于熔斷器的熔斷溫度不同。

CCC電動防火閥工作原理

常開式電動防火閥的狀態輸出端子有3個：開狀態信號(A)、關狀態信號(C)和公共端(B)。

正常情況時，防火閥保持開啟狀態，公共端(B)與開狀態信號輸出端(A)之間導通，控制系統判斷防火閥處于開啟狀態;發生火災時，煙(溫)感探頭發出火警信號，控制系統輸出DC24V電源至防火閥控制機構電磁鐵，電磁鐵通電，通過連接片將操作機構上掛鉤與棘爪脫開，棘爪與葉片軸固定在一起，此時葉片在閥體彈簧力的作用下迅速關閉;當管道內氣流溫度達到熔斷器的熔斷溫度時，易熔片熔斷，易熔桿在壓簧作用下迅速打開，此時彈簧Ⅰ失去拉力，在彈簧Ⅱ的作用下掛鉤與棘爪脫開，葉片迅速關閉。防火閥電動或熔斷關閉的同時，主軸上的壓片轉動90°，微動開關釋放，切斷A-B回路，電磁鐵DT斷電，此時微動開關B-C接通，輸出閥門關閉信號。由于閥門的電動關閉信號與熔斷關閉信號通過同一組端子輸出，控制系統必須通過邏輯編程才能分辨出防火閥熔斷關閉信號。

CCC電動防火閥與風機聯動功能的實現

1、通風小系統

工藝要求風機XPF-I1與常開式電動排煙防火閥T1/FP1-1在正常通風和火災運行時均開啟，同時要求火災模式下，當T1/FP1-1熔斷關閉時，聯動關閉風機XPF-I1。

此類常開式電動防火閥與風機聯動功能比較簡單，由于防火閥與風機一一對應，因此該功能的實現可適當優化。當防火閥熔斷關閉時，聯動功能通過程序實現需經過以下流程：控制電纜將防火閥熔斷關閉信號送至控制系統遠端I/O模塊箱，模塊箱通過通信網絡將該信號送至位于環控電控室的主控PLC，PLC經程序判斷后輸出關閉風機信號，信號通過以太網接口送至環控電控柜內的聯動PLC，聯動PLC執行關閉風機命令;

如改為采用硬線聯鎖，只需經過以下流程：控制電纜將防火閥熔斷關閉信號送至環控電控柜內的聯動PLC，聯動PLC執行關閉風機命令。通過以上分析可以看出，硬線聯鎖的中間環節少，相應地，故障點也會減少，從而可提高該聯動功能的可靠性。電動防火閥在通風空調系統中的應用

2、空調通風小系統

空調通風小系統K1的原理圖及操作控制表。工藝要求小新風空調工況時，XXF-I1與K1/FF1-1聯動，XK-I1與K1/FF1-3聯動，閥開風機開，風機關閥關;其余工況時，XHPF-I1與K1/DT-1聯動，XK-I1與K1/FF1-2聯動，閥開風機開，風機關閥關。聯動功能較復雜，存在正常情況下多工況運行(通風運行、小新風空調運行、全新風空調運行)，一個風機(XK-I1)在不同工況與不同防火閥(K1/FF1-2、K1/FF1-3)的聯動，必須通過程序才能實現。　　此類系統也可優化。通過常開式電動防火閥操作裝置原理圖可以看出，操作裝置內有2根彈簧參與防火閥的開啟及關閉動作。上述系統在正常工況下也需對常開式電動防火閥操作，日復一日的頻繁操作會造成彈簧的金屬疲勞，產生損壞，大大降低防火閥的壽命，甚至會出現火災時防火閥已損壞，達不到防、排煙功能的情況。因此，建議通風系統在每個防火閥處設計增加220V電動調節閥，由電動調節閥實現與風機的聯動功能。

常開式電動防火閥熔斷聯動關閉風機的邏輯編程與通風小系統類似，只是由于風機與防火閥不一一對應，且有多種火災模式，對防火閥的操作及判斷稍有不同。站廳公共區火災時，關閉防火閥TK/FP1-I2，并加載程序持續判斷TK/FP1-I1是否關閉;站臺公共區火災時，關閉防火閥TK/FP1-I1，并加載程序持續判斷TK/FP1-I2是否關閉;當收到需程序判斷的防火閥關到位信號時，控制系統發出關HPF-I1、HPF-I2、KT-I1、KT-I2命令以實現防火閥熔斷聯動關閉風機的功能。　　由于存在火災模式下常開式電動防火閥通過程序關閉的情況，而防火閥經程序關閉與熔斷關閉的關到位狀態經同一組端子輸出，因此無法參照通風小系統的硬線聯鎖優化方案，提高聯動功能的可靠性。當然，如果廠家可以對防火閥的制造工藝改進，使防火閥能提供一組獨立的熔斷關閉信號輸出端子，則可將該信號接入聯動風機的控制回路實現硬線聯鎖功能。

CCC電動防火閥的接線

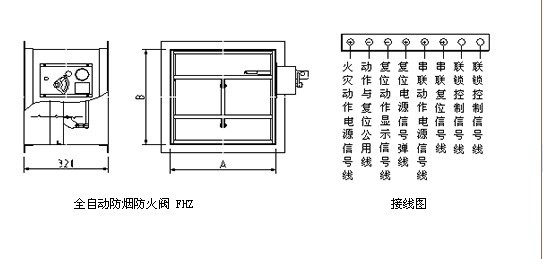

按照GB50045-95《高層民用建筑設計防火規范》(2005年版)和GB50016-2006《建筑設計防火規范》的相關條文要求，在管道穿越防火分區處及通風和空調機房等房間隔墻處應設置排煙防火閥，當煙氣溫度超過280°C時能自行關閉;排煙口或排煙閥應與排煙風機聯鎖，排煙口或排煙閥平時關閉，并應設置手動和自動開啟裝置。工程中經常采用的電動防火閥接線示意見圖1。

圖1 電動防火閥接線示意

圖1中，DC24V電源由端子1、2接入，繼電器KA11常開觸點閉合、常閉觸點打開時，閥門動作關閉;繼電器KA11常開觸點打開、常閉觸點閉合時，閥門復位開啟。若防火閥尺寸較大，需要多個小尺寸防火閥拼接而成時，通過端子5、6為其他小尺寸防火閥提供電源。當電源容量允許時可同時開閉，當電源容量較小時可在第一個閥動作完畢后再接通下一個閥的電源。端子7、8用來輸出防火閥的位置信號。
